[HR][/HR] Mình gửi lên schematic+layout của mạch thí nghiệm này, các bạn có thể tùy ý tùy chỉnh.
gồm:

+ Chíp atmega32
+ LCD
+ Giao tiếp Uart (rs232)
+ Led matrix (giải mã bằng 74ls138)
+ 8 Led 7 đoạn
+ Led chỉ thị cho 4 ports
+ 10 nút bấm
+ 4 switches (loại 8 switches nhỏ trong 1 cái)
+ 3 IC nâng dòng UNL2003

Mình làm để ủi bằng tay (đã ủi thành mạch thật) nên đường mạch in hơi to và mạch hơi lớn, bạn nào muốn nhỏ hay hay hơn thì tùy ý tùy chỉnh, chúc vui!

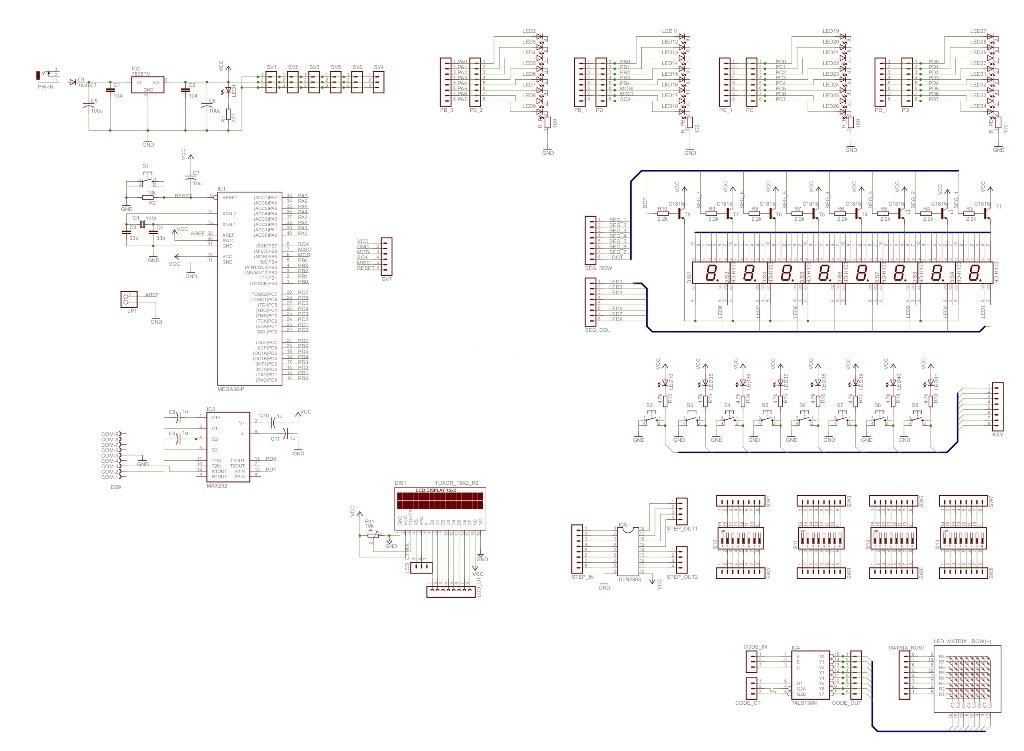

Schematic:



Simualation 3D





Link Diendandien.com____________Atmega32-kit.zip - Diendandien.com____________


Nguồn: caddish12-lab3i.com
