Tụ điện 4: Kiểm tra tụ điện

1. Kiểm tra tụ giấy và tụ gốm
Tụ giấy và tụ gốm thường hỏng ở dạng bị dò rỉ hoặc bị chập, để phát hiện tụ dò rỉ hoặc bị chập ta quan sát hình ảnh

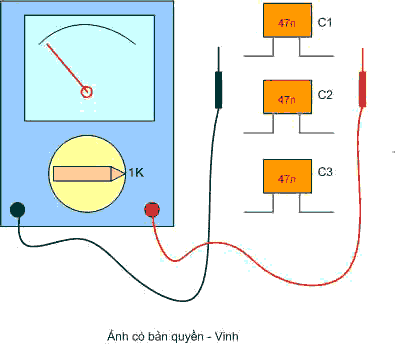

Đo kiểm tra tụ giấy hoặc tụ gốm .

Ở hình trên là phép đo kiểm tra tụ gốm, có ba tụ C1 , C2 và C3 có điện dung bằng nhau, trong đó C1 là tụ tốt, C2 là tụ bị dò và C3 là tụ bị chập.
Khi đo tụ C1 (tụ tốt) kim phóng lên 1 chút rồi trở về vị trí cũ. ( Lưu ý các tụ nhỏ quá < 1nF thì kim sẽ không phóng nạp )
Khi đo tụ C2 ( Tụ bị rò ) ta thấy kim lên lưng chừng thang đo và dừng lại không trở về vị trí cũ.
Khi đo tụ C3 ( Tụ bị chập ) ta thấy kim lên = 0 Ω và không trở về.
Lưu ý: Khi đo kiểm tra tụ giấy hoặc tụ gốm ta phải để đồng hồ ở thang x1KΩ hoặc x10KΩ, và phải đảo chiều kim đồng hồ vài lần khi đo.
2. Kiểm tra tụ hoá
Tụ hoá ít khi bị rò hay bị chập như tụ giấy, nhưng chúng lại hay hỏng ở dạng bị khô (khô hoá chất bên trong lớp điện môi) làm điện dung của tụ bị giảm, để kiểm tra tụ hoá, ta thường so sánh độ phóng nạp của tụ với một tụ còn tốt có cùng điện dung, hình dưới đây minh hoạ.

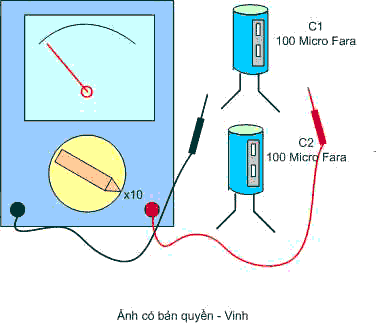

Đo kiểm tra tụ hoá

Để kiểm tra tụ hoá C2 có trị số 100µF có bị giảm điện dung hay không, ta dùng tụ C1 còn mới có cùng điện dung và đo so sánh.
Để đồng hồ ở thang từ x1Ω đến x100Ω ( điện dung càng lớn thì để thang càng thấp )
Đo vào hai tụ và so sánh độ phóng nạp, khi đo ta đảo chiều que đo vài lần.
Nếu hai tụ phóng nạp bằng nhau là tụ cần kiểm tra còn tốt, ở trên ta thấy tụ C2 phóng nạp kém hơn do đó tụ C2 ở trên đã bị khô.
Trường hợp kim lên mà không trở về là tụ bị rò.
Chú ý : Nếu kiểm tra tụ điện trực tiếp ở trên mạch, ta cần phải hút rỗng một chân tụ khỏi mạch in, sau đó kiểm tra như trên.
Nói chúng nguyên tắc để kiểm tra tụ hóa là người kiểm tra tích điện cho tụ sau đó nó kiểm tra dòng điện rò.
