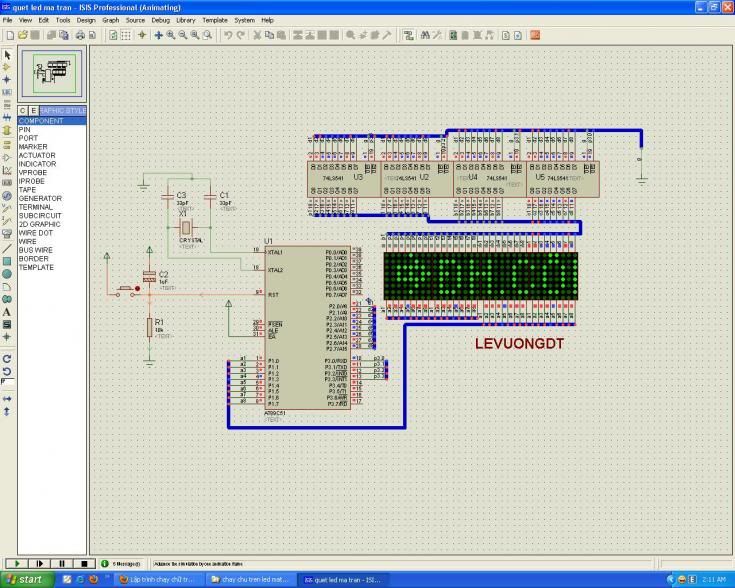

Đây là phần mô phỏng và chương trình mình viết cho 4 led ma trận 8*8

;LAPTRINH:
;==========mach chay chu led matran -LEVUONGDT=======
$mod51
org 0000h

batdau:
mov DPTR,#maled
lap:
mov r0,#30
main1:
mov r2,#24
mov r1,#16
mov r7,#8
mov b ,#0
mov r3,#7fh

main2:
mov a,r3
rl a
mov r3,a
mov p1,a
setb p3.3
setb p3.2
setb p3.3
clr p3.0
mov a,r2
movc a,@a+DPTR
mov p2,a
inc r2
acall delay
cjne r3,#07fh,main2
main3:
mov a,r3
rl a
mov r3,a
mov p1,a
clr p3.1
setb p3.0
setb p3.2
setb p3.3
mov a,r1
movc a,@a+DPTR
mov p2,a
inc r1
acall delay
cjne r3,#07fh,main3
main4:
mov a,r3
rl a
mov r3,a
mov p1,a
clr p3.2
setb p3.0
setb p3.1
setb p3.3
mov a,r7
movc a,@a+DPTR
mov p2,a
inc r7
acall delay
cjne r3,#07fh,main4
main5:
mov a,r3
rl a
mov r3,a
mov p1,a
clr p3.3
setb p3.2
setb p3.0
setb p3.1
mov a,b
movc a,@a+DPTR
mov p2,a
inc b
acall delay
cjne r3,#07fh,main5

djnz r0,main1
inc DPTR
mov a,DPL
cjne a,#192,lap
Ljmp batdau
delay:
push 04
push 05
push 06
mov r4,#4
n1:
mov r5,#4
n2:
mov r6,#4
n3:
djnz r6,n3
djnz r5,n2
djnz r4,n1
pop 06
pop 05
pop 04
ret

delay2:
mov r4,#4
m1:
mov r5,#4
m2:
mov r6,#4
m3:
djnz r6,m3
djnz r5,m2
djnz r4,m1
ret


org 800h

maled:
DB 0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H ,0H,0H,0H,0H,0H,0H,0H
DB 1CH,14H,5DH,36H,1CH,8H,0H,7EH,4AH,42H,3CH,0H,7EH,8 H,8H,7EH,0H,40H,0H,3CH,42H,42H,24H,0H
DB 3CH,43H,43H,3CH,0H,7EH,4H,8H,7EH,0H,3CH,42H,52H,34 H,0H,0H,7EH,4H,8H,7EH,0H,3CH,42H,42H
DB 34H,0H,7EH,8H,8H,7EH,0H,42H,7EH,42H,0H,7EH,0CBH,4A H,0H,7EH,0AH,0AH,4H,0H,8H,8H,8H,0H
DB 2H,2H,7EH,2H,2H,7EH,0AH,0AH,4H,40H,0H,7EH,8H,8H,7E H,0H,3CH,43H,43H,3CH,0H,3CH,42H,42H
DB 24H,0H,7EH,4H,18H,4H,7EH,0H,42H,7EH,42H,0H,7EH,4H, 8H,7EH,0H,7EH,8H,8H,7EH,0H,0H,0H
DB 88H,15H,88H,15H,88H,15H,88H,15H,88H,15H,88H,15H,88 H,15H,88H,15H,88H,15H,88H,15H,88H,15H,88H,5H
DB 7EH,40H,40H,0H,7EH,4BH,4AH,0H,6H,18H,60H,18H,6H,0H ,7EH,40H,40H,7EH,1H,7EH,42H,0C3H,7EH,0H
DB 7EH,4H,8H,7EH,0H,3CH,42H,52H,34H,0H,0H,7EH,4AH,42H ,3CH,0H,2H,2H,7EH,2H,2H,0H,0H,0H
DB 7EH,4H,8H,7EH,0H,3CH,42H,52H,34H,0H,0H,7EH,4AH,42H ,3CH,0H,2H,2H,7EH,2H,2H,0H,0H,0H
DB 14H,14H,36H,1CH,8H,0H,41H,7FH,41H,0H,0H,6H,9H,11H, 21H,42H,21H,11H,9H,6H,0H,0H,1H,2H
DB 4H,0F8H,4H,2H,1H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H,0H, 0H,0H,0H,0H,0H,0H,0H,0H
end

[info]

Hệ thống quảng cáo SangNhuong.com

Bác post bài mà không hướng dẫn cách làm, cần phải học bổ xung và tìm hiểu những cái gì?
Cho mỗi anh em cái code và file mô phỏng thế thì đến bao giờ mới làm được.
Em nói thật đối với những ông đã biết làm rồi thì chẳng thèm ngó ngàng đến cái này làm gì, còn gà như em giờ mới tìm hiểu thì lại chẳng biết phải tiêu hóa cái đống code này thế nào vì đâu có hiểu nguyên lý hoạt động hay hiện chữ ra sao.
