hôm nay mình giới thiệu các bạn 2 mạch điện nghịch chơi cho xe máy.

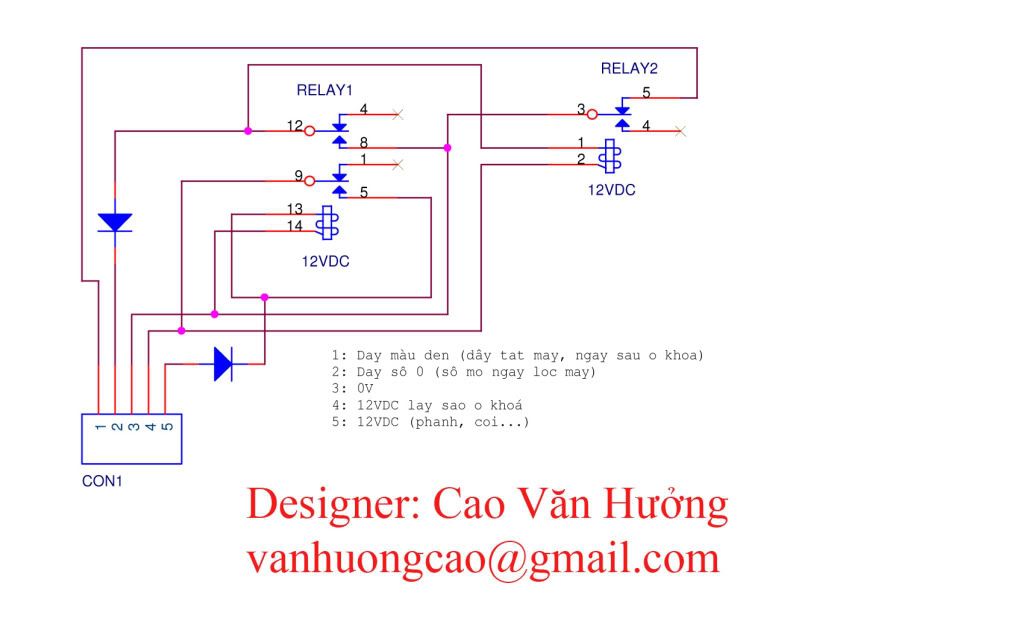

mạch 1.

mạch này khi đang ở số 0 (số mo) thì nổ máy bình thường nhưng khi vào số là tắt máy, nếu muốn không tắt máy thì phải bóp phanh, hoạc còi hay là cái gì đó thì mới vào số được (phanh, hay còi là còn tùy vào bạn lấy nguồn ở đâu).

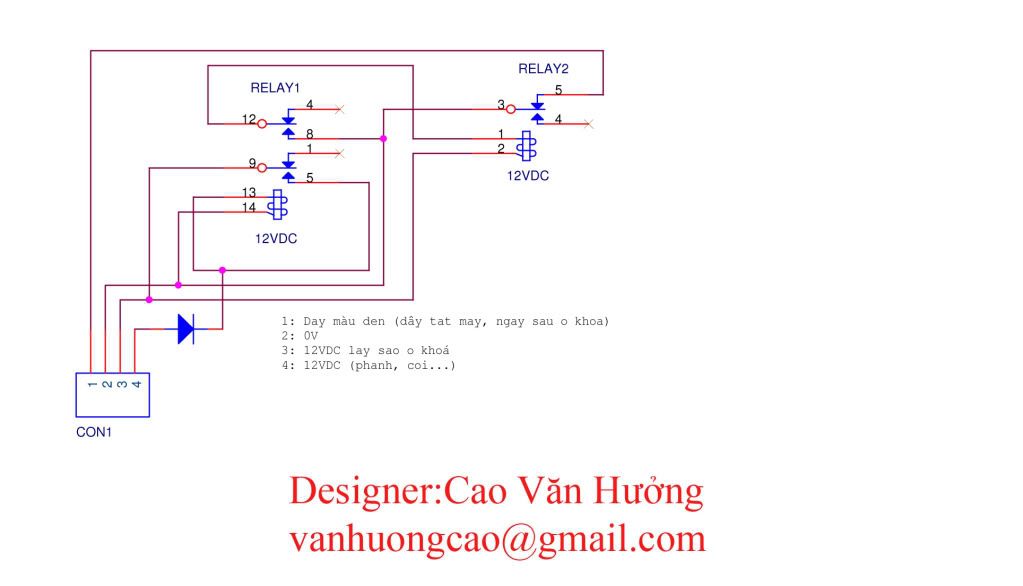

mạch 2.
http://i950.photobucket.com/albums/a...g?t=1273977667
mạch này nếu không bóp thắng hoạc còi thì khi đề hoạc nổ máy thì đều không chạy.
Note khi ráp mạch:
1. dây 12VDC bạn phải lấy sau ổ khóa, không được nối trực tiếp vào bình acu.
2. dây 12VDC của dây phanh, còi là tùy bạn muốn ráp vào cái gì nhưng phải lấy dây (+) của nó.
3. dây tắt máy là dây màu đen ngay ở ổ khoá.

[hoangnghia71]

Hệ thống quảng cáo SangNhuong.com

Bạn ơi sao hình vẽ của bạn không xem được ?

[hwakyungbc]

Xin lỗi hôm trước máy t có vấn đề.
T xem được rồi.
Thank !

[aumy.wood]

Hệ thống quảng cáo SangNhuong.com

cái này là do lỗi của H khi up hình thôi, không phải máy bạn có vấn đề đâu.

[pjhuyenhanh]

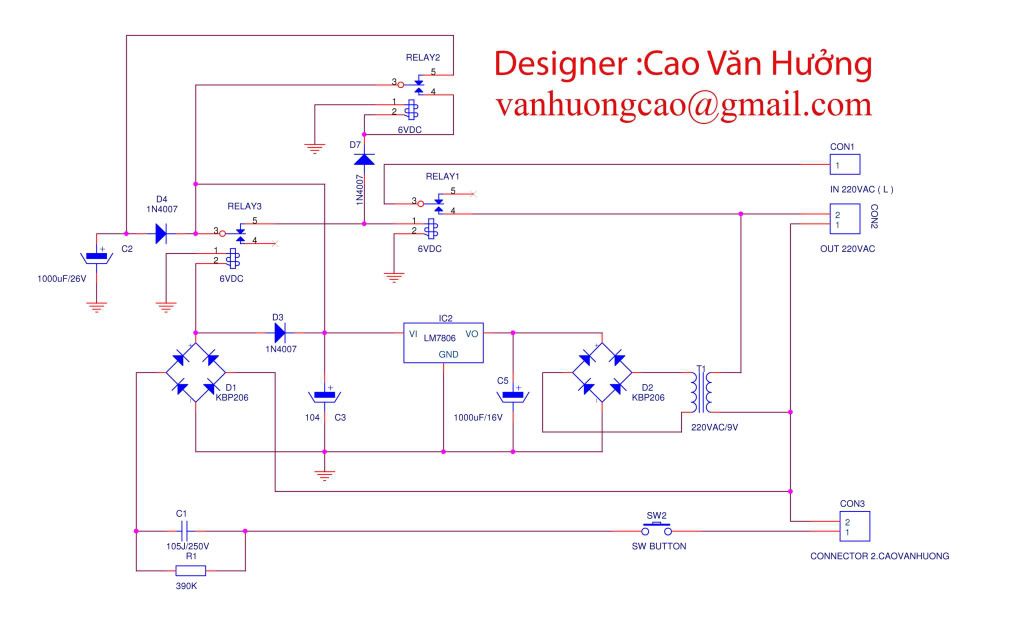

Mạch Điều khiển cầu thang.
http://i950.photobucket.com/albums/a...g?t=1273978745

mạch này nó có thể điều khiển ở rất nhiều vị trí, công tắc điều khiển là công tắc nhấn (dạng công tắc nhấn chuông), tùy thuộc vào bạn mắc bao nhiêu công tắc mà có bấy nhiêu vị trí điều khiển, các công tắc điều khiển thì mắc // với nhau.
nó hoạt động theo nguyên lý là khi nhấn công tắc thì nó sáng, khi nhả ra thì nó vẫn sáng nhưng khi nhấn thêm lần nữa thì nó tắt chu trình nó cứ lập đi lập lại tuần hoàn như vậy.

[accap]

Hệ thống quảng cáo SangNhuong.com

2 con diode dung trong mach 1 (mach xe may) dung con gì vậy ah?

[coimexco-cty]

Bạn sử dụng con 1N4007.

[kim-ef]

Hệ thống quảng cáo SangNhuong.com

Mình vẫn chưa hiểu mạch này nắm
có thể giải thích rõ hơn không

[hobacco]

bạn muốn giải thích mạch nào. mạch xe máy 1,2 hay ,mạch điều khiển cầu thang.

[truongthanhthuduc]

Hệ thống quảng cáo SangNhuong.com

co phai ba hoc truong cao dang vien dong 118nam hoa, p.long a q9 khong vay.co le ban la sv nam 3 roi phai khong ,ban co chuong tring vi xu ly nao khong gui cho minh di minh dang rat can minh cung dang hoc truong vien dong do. gui wa nguyen_man24@yahoo.com nhe ban minh se cam on ban rat nhieu do!minh dang hoc vxl ò thay chương đó.môn này mình yếu lắm không biết nhiều!mình sẻ cảm ơn bạn nhiều lắm đó
